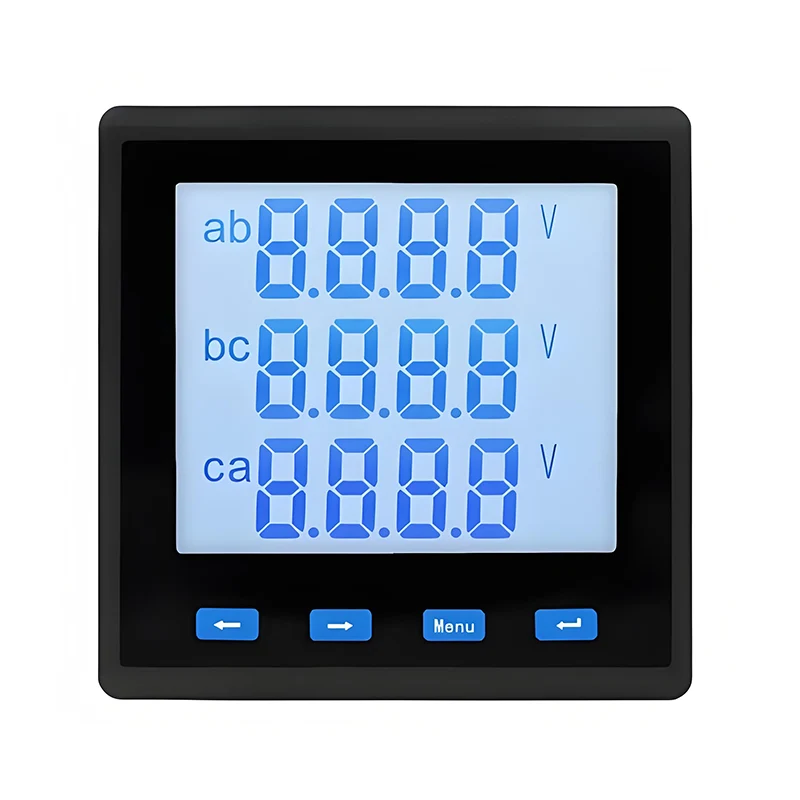

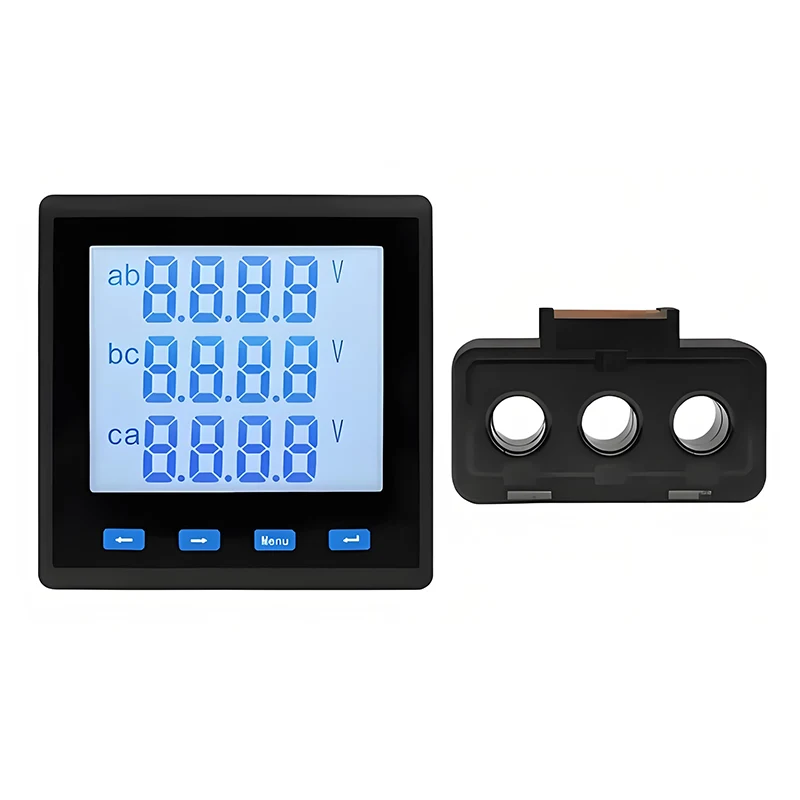

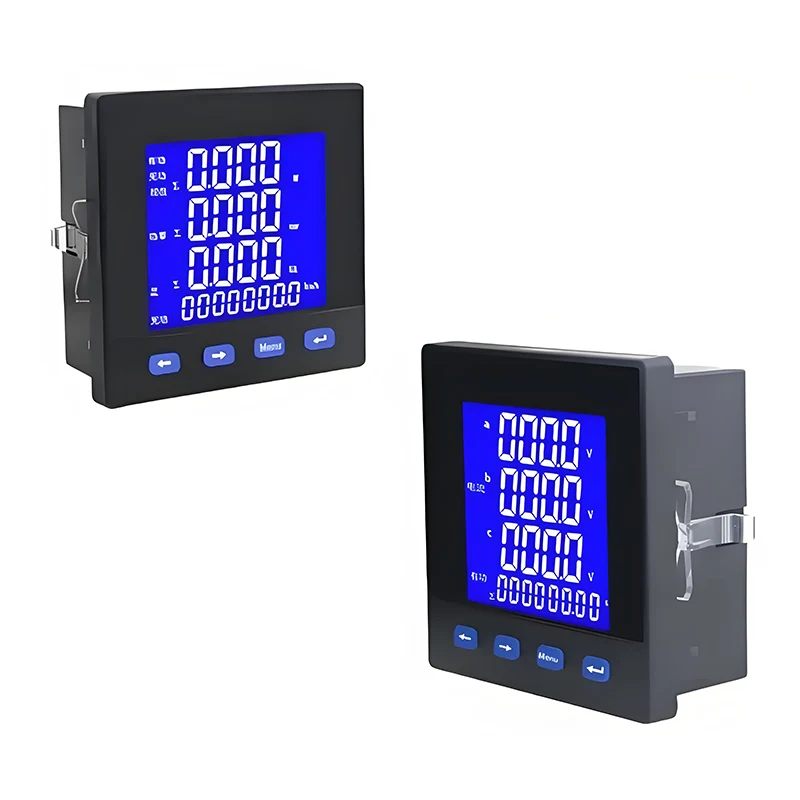

Çok işlevli güç ölçer, programlanabilir bir tür ölçüm, ekran, dijital iletişimdir.
İletişim ve güç darbesi iletimi ve çıkışı gibi fonksiyonlara sahip çok işlevli güç ölçerler güç ölçümünü, güç ölçümünü, veri görüntüsünü, toplama ve iletimini tamamlayabilir ve trafo merkezi otomasyonunda, güç dağıtım otomasyonu akıllı binalar ve iç güç ölçümü, yönetimi ve işletmelerin yönetimi konusunda yaygın olarak kullanılabilir. Değerlendirme. Ölçüm doğruluğu, Modbus-RTU iletişim protokolünü kullanarak LED alan ekranını ve uzak RS-485 dijital iletişim arayüzünü gerçekleştirerek 0.5'tir.
|

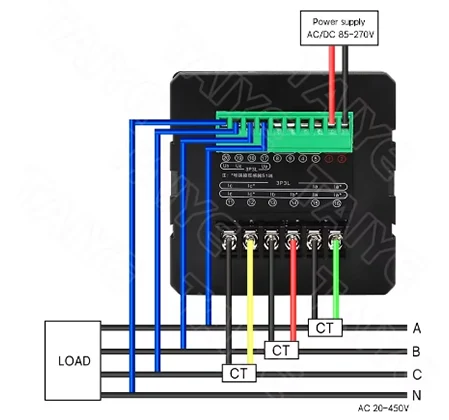

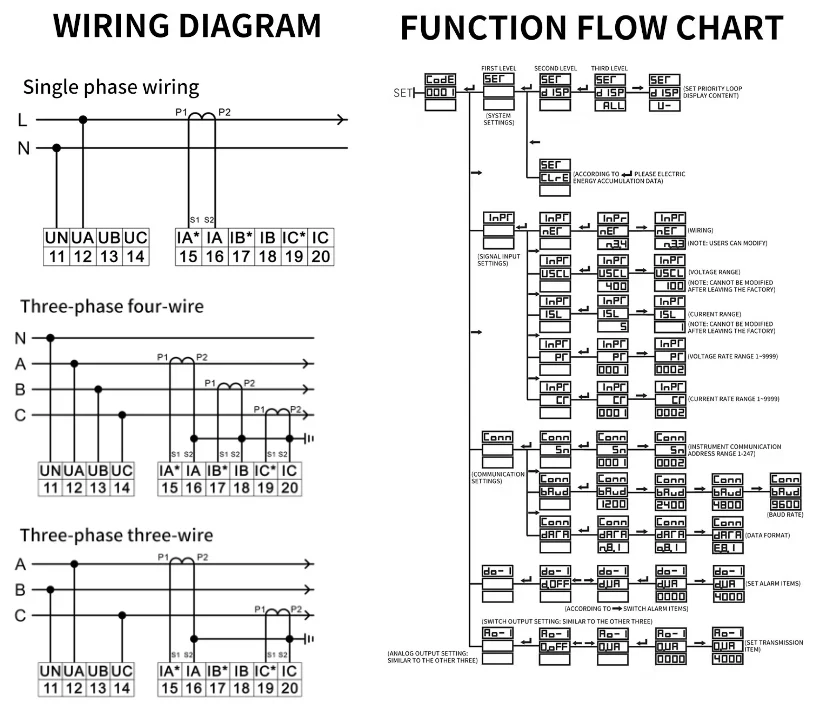

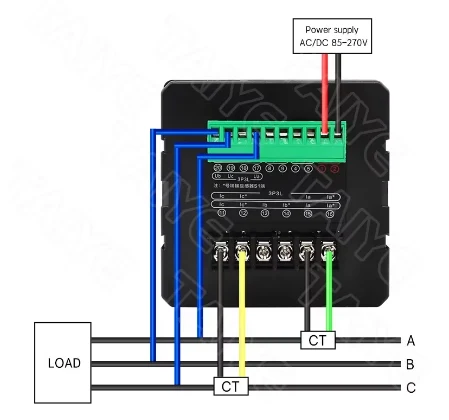

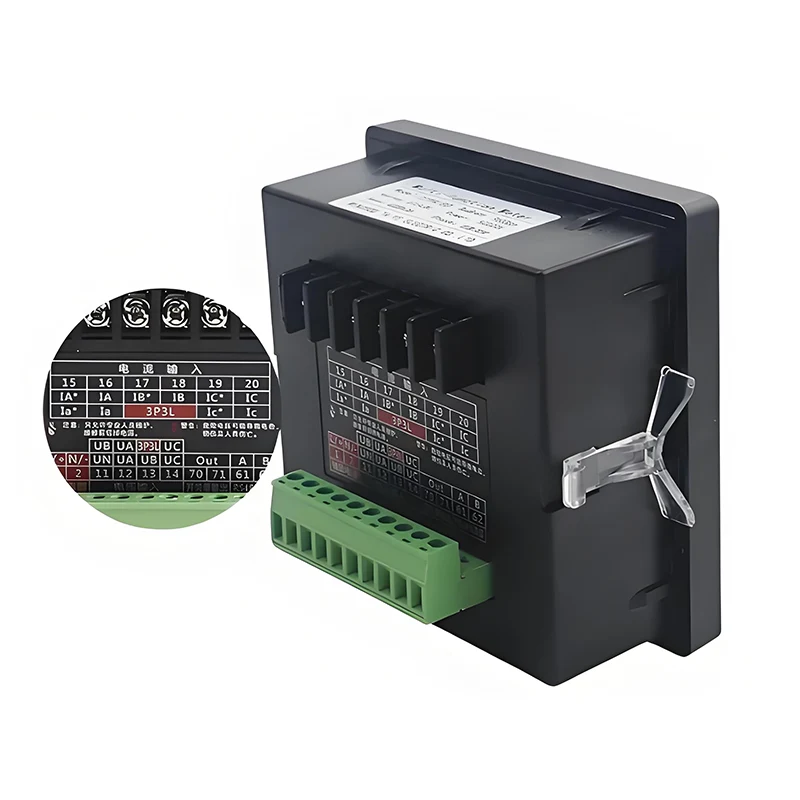

Kablolama |
Üç fazlı dört telli Y34/Üç fazlı üç telli V33 |
|
Menzil |
400V/100V |
|
Aşırı yük: |
Sürekli: 1,2 kez, anlık: 2 kez |
|
Güç Tüketimi: |
<1VA |
|
Menzil: |
5A/1A |
|
Aşırı yük: |
Sürekli: 1,2 kez, anlık: 2 kez |
|
Güç Tüketimi: |
<1VA |
|
Sıklık: |
40 ~ 65Hz |
|
Güç kaynağı: |
AC220V veya AC/DC80-270V |
|
Elektrik enerjisi nabzı: |
Pasif Optocoupler koleksiyoncu çıkışı, sabit nabız genişliği 80ms ±% 20 |
|
İletişim: |
RS485 iletişim arayüzü, fiziksel bölme. Uluslararası Standart Modbus-RTU protokolüne uyun. İletişim hızı 1200 ~ 9600'dür. Geçerlilik yöntemi N81, E81, O81 |
|
Analog Çıkış: |
0/4 ~ 20mA veya 0 ~ 5/30VDC Şanzıman çıkışı, programlanabilir ayar iletim öğeleri ve karşılık gelen değerler |
|
Röle Çıkışı: |
Programlanabilir uzaktan kumanda/alarm rölesi çıkışı. Kapasite 5A/250VAC, 5A/250VDC. Programlanabilir alarm gücü, anahtar girişi, analog giriş veya uzaktan kumanda modu |
|
Telemetri Anahtarı: |
Telemetri anahtarı giriş ölçümü, pasif kuru kontak girişi, programlanabilir ilişkili alarm çıkışı |
|
Ölçüm seviyesi: |
Güç (0.5), frekans (± 0.1Hz), aktif enerji (0.5s), reaktif enerji (1), analog giriş (0.5) |
|

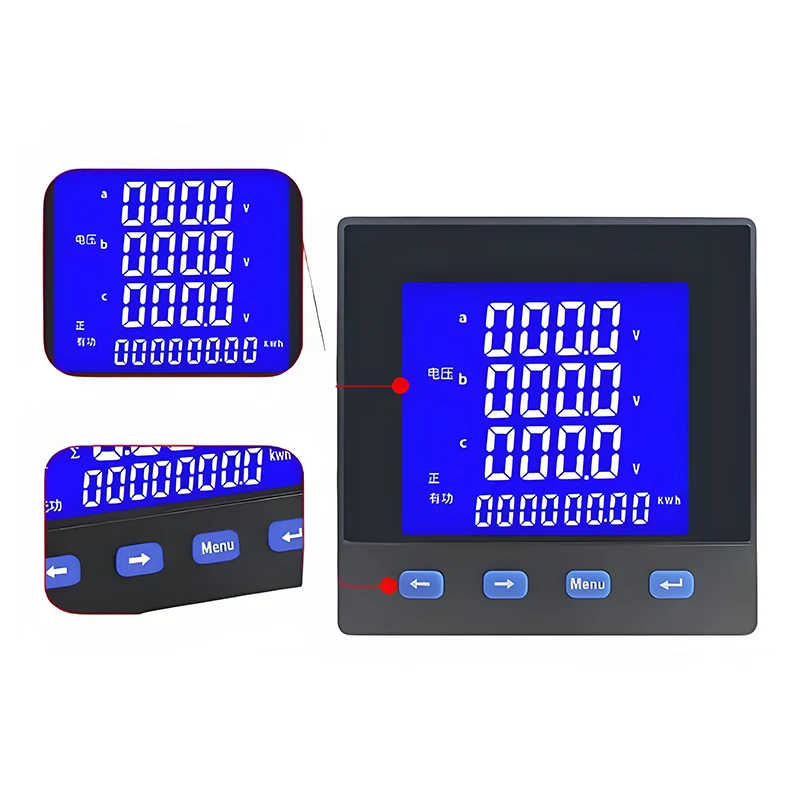

Ekran Modu: |
LCD |
|
Çalışma sıcaklığı: |
-10 ~ 50ºC |

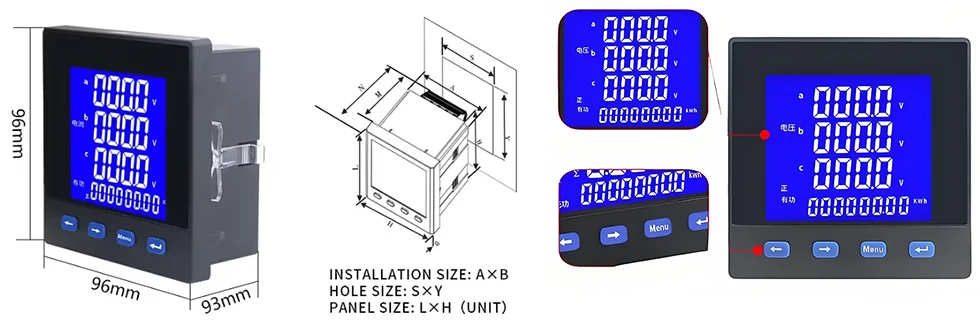

| Boyutlar (LXH) Birim (mm) |
Ekran Uyum Boyutu (AXB) Birim (mm) |
Delik Boyutu (SXY) Birim (mm) |
TOPLAM UZUNLUK (N) (mm) |
DERİNLİK (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
