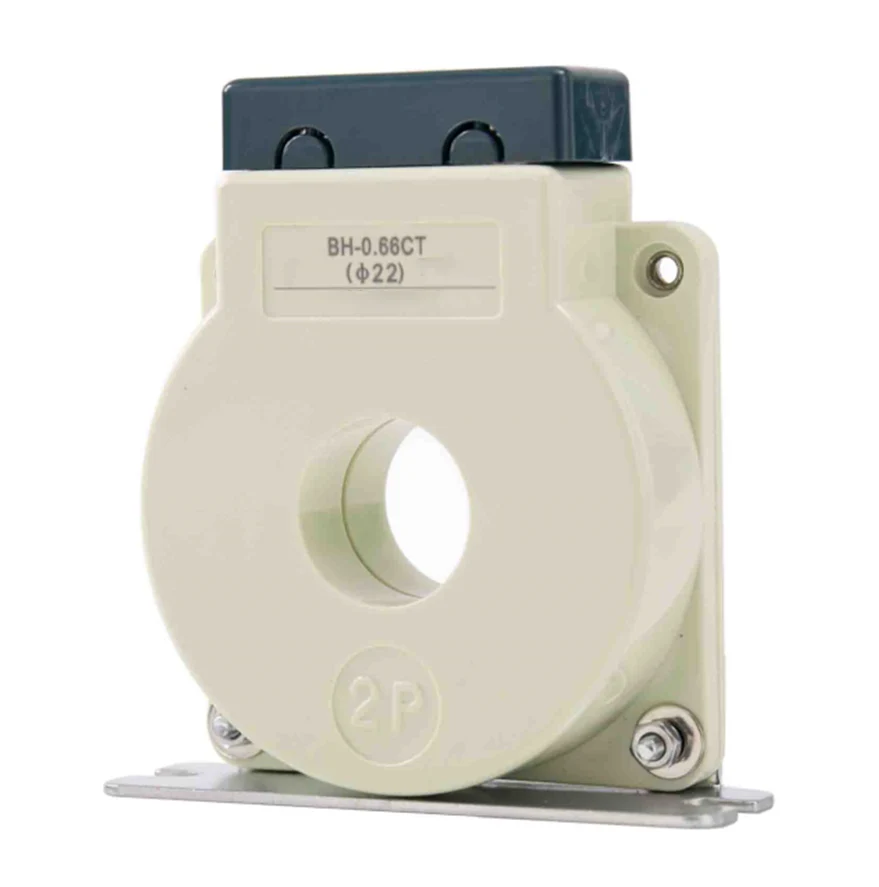

BH-0.66 Serisi V akım transformatörleri, düşük voltajlı elektrik sistemlerinde hassas akım ölçümü ve izleme için tasarlanmıştır. Bu transformatörler, enerji yönetimi, güç dağılımı ve endüstriyel uygulamalarda yaygın olarak kullanılır, bu da güvenilir ve doğru performans sağlar.
. Yüksek doğruluk: BH-0.66 Serisi V, mevcut transformatörler için uluslararası standartları karşılayan olağanüstü ölçüm doğruluğu sunar.
. Kompakt Tasarım: Kompakt ve hafif yapısı, sınırlı alanlarda kolay kurulum sağlar.
. Geniş akım aralığı: Çok çeşitli mevcut ölçümler için uygun olan çeşitli uygulamalar için çok yönlü hale getirir.
. Dayanıklı yapı: Uzun süreli güvenilirlik ve çevresel faktörlere karşı direnç sağlayan yüksek kaliteli malzemelerle inşa edilmiştir.
. Güvenlik Uyumluluğu: Kritik uygulamalarda gönül rahatlığı sağlayarak ilgili güvenlik ve performans standartlarına uygundur.
• Enerji yönetim sistemleri
• Güç dağıtım ağları
• Endüstriyel otomasyon
• Yenilenebilir enerji sistemleri
Teknik Özellikler:
• Nominal Voltaj: 0.66 KV
• Frekans: 50/60 Hz
• Doğruluk sınıfı: 0.5, 1.0
• Yalıtım seviyesi: 3 kV
• Çalışma sıcaklığı: -25 ° C ila +70 ° C
Yuvarlak pencere, φ15 ila 130.fitssingle ve çoklu kablolar.

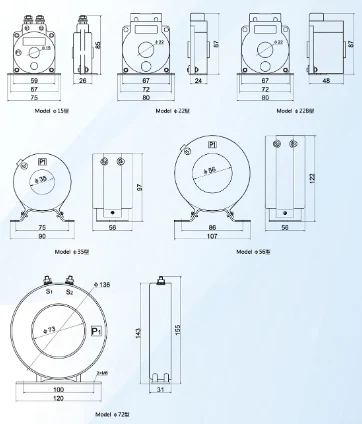

| Model | Anahat boyutu (mm) | Pencere Boyutu (mm) | Kurumsal boyut (mm) | Kurulum yöntemi | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Kablo çapı | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Doğruluk sınıfı | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
| Birincil akım/ikincil Mevcut (A) |
Nominal Yük (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
