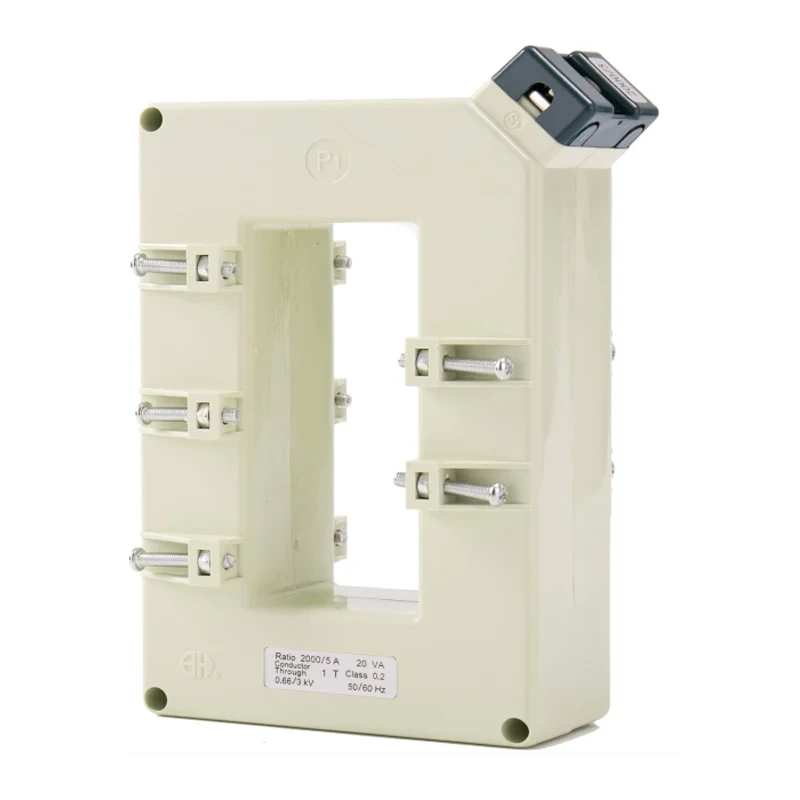

BH-0.66 Serisi III akım transformatörleri, modern elektrik sistemlerinin taleplerini karşılamak için tasarlanmıştır ve çok çeşitli uygulamalar için doğru ve güvenilir bir akım ölçümü sağlar. Bu transformatörler, çeşitli ortamlarda uzun vadeli performans sağlayarak hassasiyet ve dayanıklılık göz önünde bulundurularak oluşturulur.
. Yüksek doğruluk: BH-0.66 Serisi III, hem endüstriyel hem de ticari uygulamalar için kesin akım ölçümü sağlayan olağanüstü bir doğruluk sunar.
. Kompakt Tasarım: Kompakt ve hafif bir tasarımla, bu transformatörlerin çok fazla yer kaplamadan mevcut sistemlere kurulması ve entegre edilmesi kolaydır.
. Geniş uygulamalar: Enerji yönetimi, güç izleme ve koruma sistemlerinde kullanım için uygun olan BH-0.66 Serisi III, çok yönlü ve farklı ihtiyaçlara uyarlanabilir.
. Sağlam Konstrüksiyon: Yüksek kaliteli malzemelerle inşa edilen bu transformatörler, nem, sıcaklık dalgalanmaları ve mekanik stres gibi çevresel faktörlere dayanıklıdır ve zaman içinde güvenilir bir şekilde çalıştırılır.
. Standartlara Uyum: BH-0.66 Serisi III, uluslararası standartlara uygundur ve endüstri düzenlemelerine göre güvenlik ve performansı garanti eder.
Dikdörtgen (dikey) tek veya çoklu veri yolu çubuklarına uyacak şekilde özellikle dikey veri yolu çubuğu.

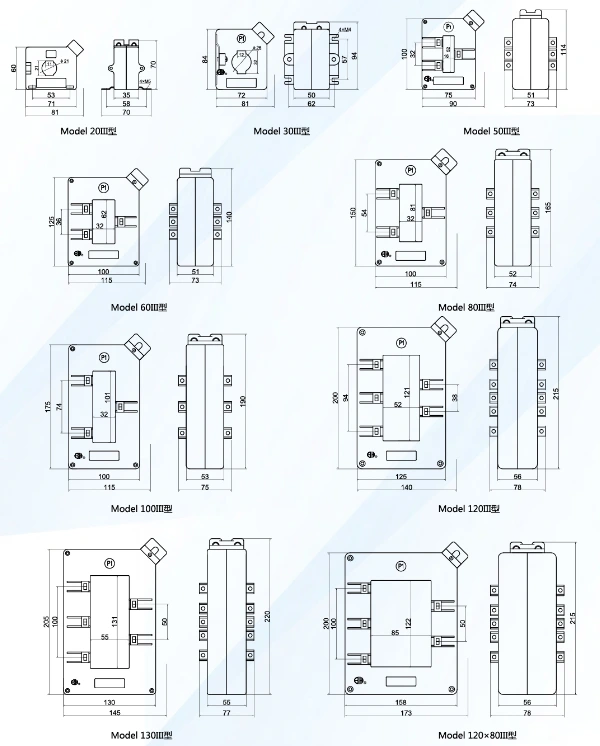

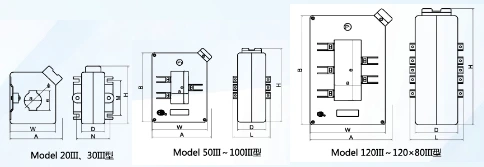

| Model | Anahat boyutu (mm) | Pencere Dirrersion (mm) | Irctr Btioral Dimendon (mm) | Kurulum yöntemi | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Katip | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 dava | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80yum | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120III | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130III | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Model | 209 Katip | 30iii | 50iii | 60 dava | 80yum | 100iii | 120III | 130III | 120x80iii | |
| Kablo çapı | Φ21 | Φ26 | ||||||||
| Max Bushar Boyutu/Miktar | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Doğruluk sınıfı | 0.5 1 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 02 0.5 | |
| Birincil akım/ikincil Mevcut (A) |
Nominal Yük (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
