BH-0.66 Serisi I mevcut transformatörleri, çeşitli endüstriyel uygulamalarda elektrik akımlarının doğru ölçümü ve izlenmesi için tasarlanmış hassas cihazlardır. Bu mevcut transformatörler, güvenilir performans ve uzun vadeli dayanıklılık sağlamak için yüksek kaliteli malzemeler ve ileri teknoloji ile oluşturulmuştur.
. Yüksek doğruluk: BH-0.66 Serisi I akım transformatörleri, mevcut ölçümde yüksek doğruluk sağlar, bu da onları hassasiyetin gerekli olduğu kritik uygulamalar için uygun hale getirir.
. Geniş Uygulama Aralığı: Bu mevcut transformatörler, güç dağıtım, enerji yönetimi ve ekipman izleme dahil olmak üzere çok çeşitli endüstriyel ortamlarda kullanılabilir.
. Kompakt Tasarım: BH-0.66 Serisi I mevcut transformatörlerinin kompakt tasarımı, performanstan ödün vermeden sıkı alanlarda kolay kurulum sağlar.
. Sağlam İnşaat: Sert çalışma koşullarına dayanacak şekilde inşa edilen bu mevcut transformatörler, zorlu ortamlarda bile dayanıklı ve güvenilirdir.
. Kolay Entegrasyon: BH-0.66 Serisi I Mevcut Transformers, mevcut elektrik sistemlerine kolay entegrasyon için tasarlanmıştır, bu da onları yeniden güçlendirme veya yükseltmek için ideal hale getirir.
Dikdörtgen şekil baskılı pencereli, tek veya çoklu olabilirler. MAIN uygulamaları, gövde içinde epoksi reçine ile doldurulmuş ölçüm ve enstrümantasyondur. Full, daha fazla uygulama seçeneği için altı boyutta tam oran aralığı. 30x30isred büro, CESP'nin birincil alt fhan 100a ile 10VA'ya ulaşabileceği zaman, birincil akım altına dönüşebilir.
|
Model |

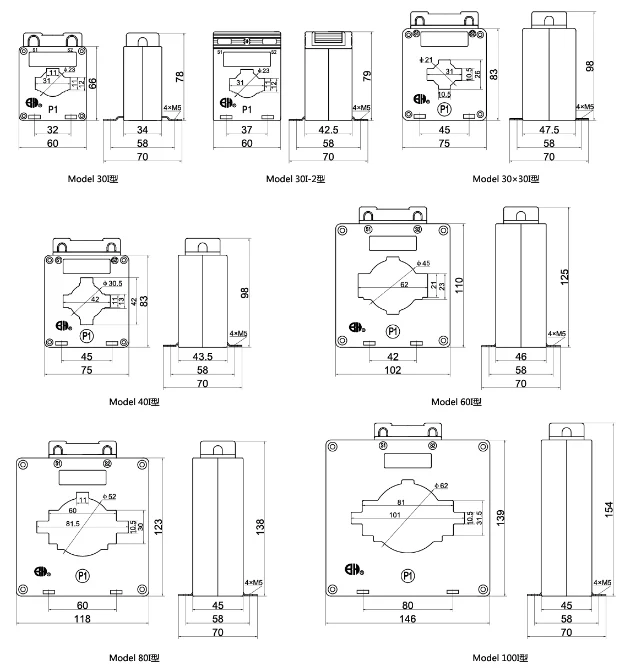

Anahat boyutu (mm) | Pencere Boyutu (mm) | Kurulum Boyutu (MM) | Kurulum yöntemi | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B C E |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A OLMAK | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A B E | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A B E | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A B E |
| Model | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Kablo çapı | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar Boyutu/Miktar | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Doğruluk sınıfı | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2s 0.5 1 | |
| Birincil akım/ikincil Mevcut (A) |
Nominal Yük (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
