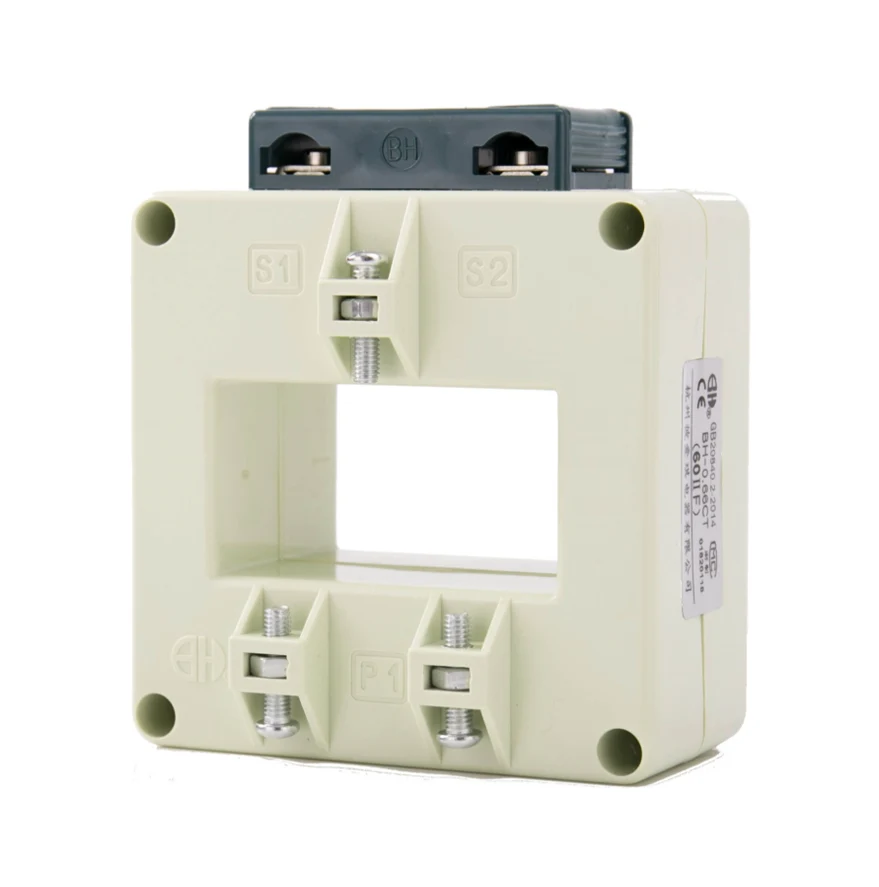

BH-0.66 Serisi F akım transformatörleri, çeşitli endüstriyel uygulamalarda elektrik akımlarının doğru ölçümü ve izlenmesi için tasarlanmış hassas cihazlardır. Bu mevcut transformatörler, güvenilir performans ve uzun vadeli dayanıklılık sağlamak için yüksek kaliteli malzemeler ve ileri teknoloji ile oluşturulmuştur.
Kısa Doğruluk: BH-0.66 Serisi F akım transformatörleri, mevcut ölçümde yüksek doğruluk sunar, bu da onları hassasiyetin gerekli olduğu kritik uygulamalar için uygun hale getirir.
.
Compact Tasarım: BH-0.66 Serisi F Mevcut Transformatörlerinin kompakt ve hafif tasarımı, mevcut sistemlere kurulmayı ve entegre olmalarını kolaylaştırır.
.Achellent Performans: Mükemmel doğrusallık ve düşük faz açısı hatasıyla, bu akım transformatörleri çeşitli çalışma koşullarında tutarlı ve güvenilir performans sağlar.
Güvenlik Standartları: BH-0.66 Serisi F Mevcut transformatörler, endüstriyel ortamlarda güvenli bir şekilde çalışmayı sağlayarak uluslararası güvenlik standartlarına uymaktadır.
Patentli bir ürün. FLIP-OPEN CAPS. Hem kablo hem de veri yolu çubuğu için. Enstrümantasyon ve ölçüm için kullanılır.
Daha iyi yapı, daha kolay kurulum ve kablolama için hem I hem de II'nin özelliklerini birleştirdi ve geliştirdi.

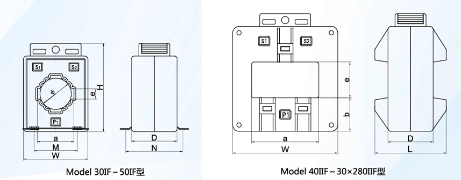

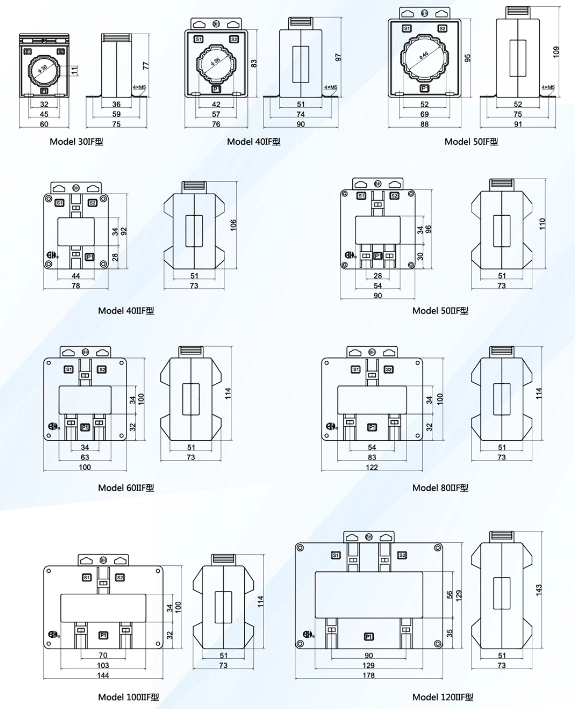

| Model | Anahat boyutu (mm) | Pencere Boyutu (mm) | Instalrional Boyut (mm) | Kurulum methed | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A B E G | ||
| 401F | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B E G | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B E G | ||||
| 40IIF | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60IIF | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80IIF | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||

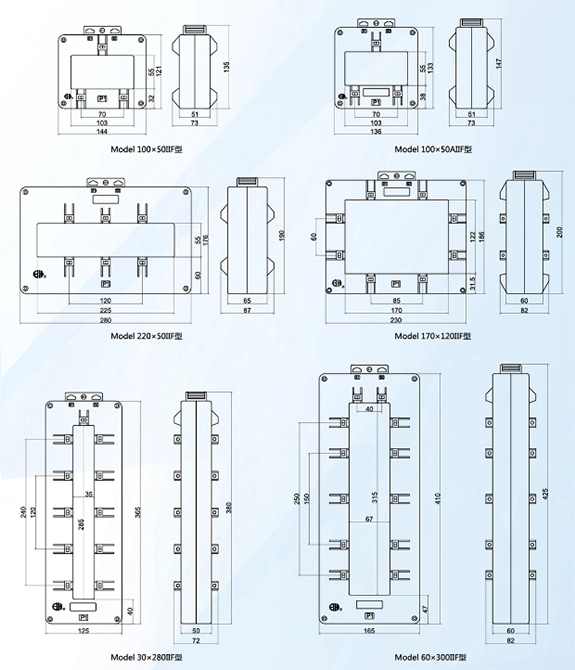

| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Model | 30if | 40if | 50if | 40IIF | 50iif | 60IIF | 80IIF | 100iif | |
| Kablo çapı | Φ30 | Φ36 | Φ46 | ||||||
| Max Bushar Boyutu/Miktar | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Doğruluk sınıfı | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| Birincil akım/ikincil Mevcut (A) |
Nominal Yük (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
