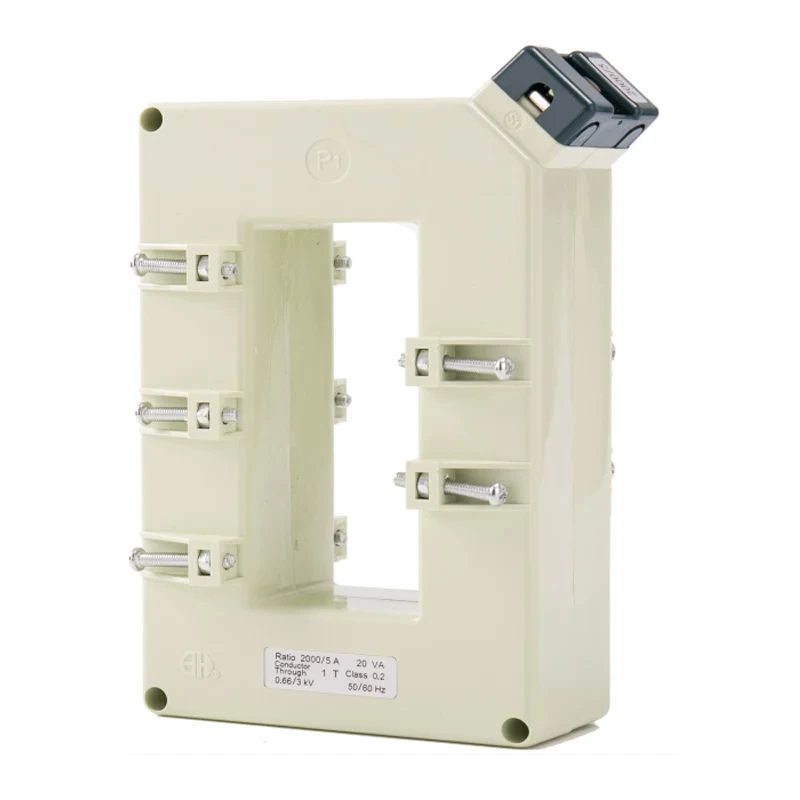

BH-0.66 Serisi ⅱ Mevcut transformatörler, yüksek akımları doğru bir şekilde ölçmek ve izleme ve kontrol amaçları için standart değerlere dönüştürmek için tasarlanmıştır. İleri teknoloji ve hassas mühendislik ile, bu mevcut transformatörler çeşitli endüstriyel uygulamalarda güvenilir performans ve dayanıklılık sunmaktadır.
. Yüksek doğruluk: BH-0.66 Serisi ⅱ Akım transformatörleri, yüksek düzeyde doğrulukla hassas ölçümler sağlar.
. Geniş Uygulama: Güç dağıtım, enerji yönetimi ve ekipman izleme dahil olmak üzere çok çeşitli endüstriyel ortamlarda kullanım için uygundur.
. Kolay kurulum: Mevcut sistemlere kolay kurulum ve entegrasyon için tasarlanmış, kesinti süresi ve bakım maliyetlerini azaltma.
. Sağlam İnşaat: Sert çalışma koşullarına dayanacak ve uzun vadeli performans güvenilirliğini sağlayacak şekilde inşa edilmiştir.
. Uygunluk: Endüstri düzenlemelerine uygunluğunu sağlayarak uluslararası kalite ve güvenlik standartlarını karşılar.
Kabloların yanı sıra birden fazla otobüs çubuğuna sığacak dikdörtgen (yatay) pencere. Esas olarak enstrümantasyon ve ölçüm için kullanılır, gövdenin içinde epoksi reçine ile doldurulur. Geniş oran aralığına sahip on dört boyuta sahiptir.
gereksinimler.

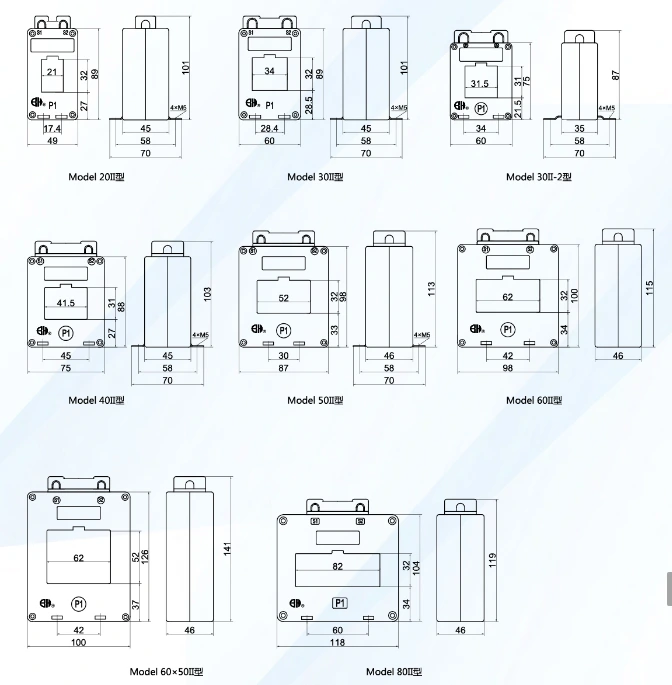

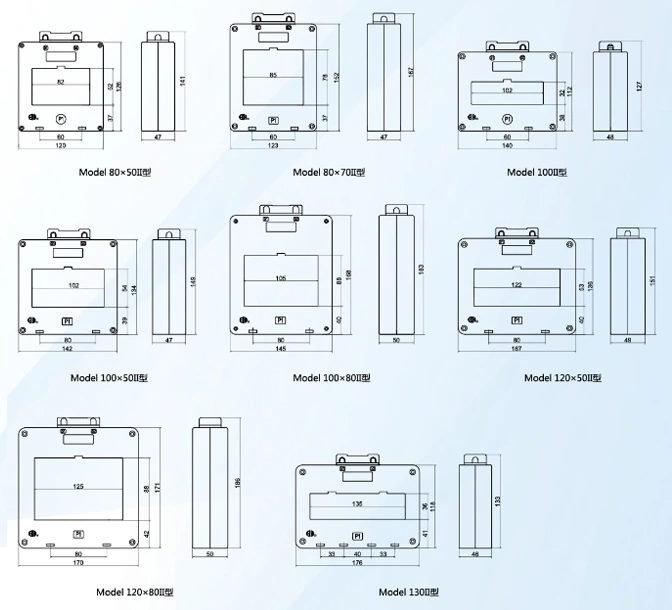

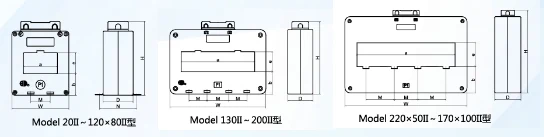

| Model | Kesim Boyutu (mm) | Wndow Dimersion (mm) | Kurumsal boyut (mm) | Kurgu yöntemi | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | AE | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | AE | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | AE | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | AE | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
| 80X70II | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E F | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
| 150II | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180II | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E F | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E F | |
| 170x100II | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E F | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Model | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| Max Bushar Boyutu/Miktar | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Doğruluk sınıfı | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| Birincil akım/ikincil Mevcut (A) |
Nominal Yük (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
