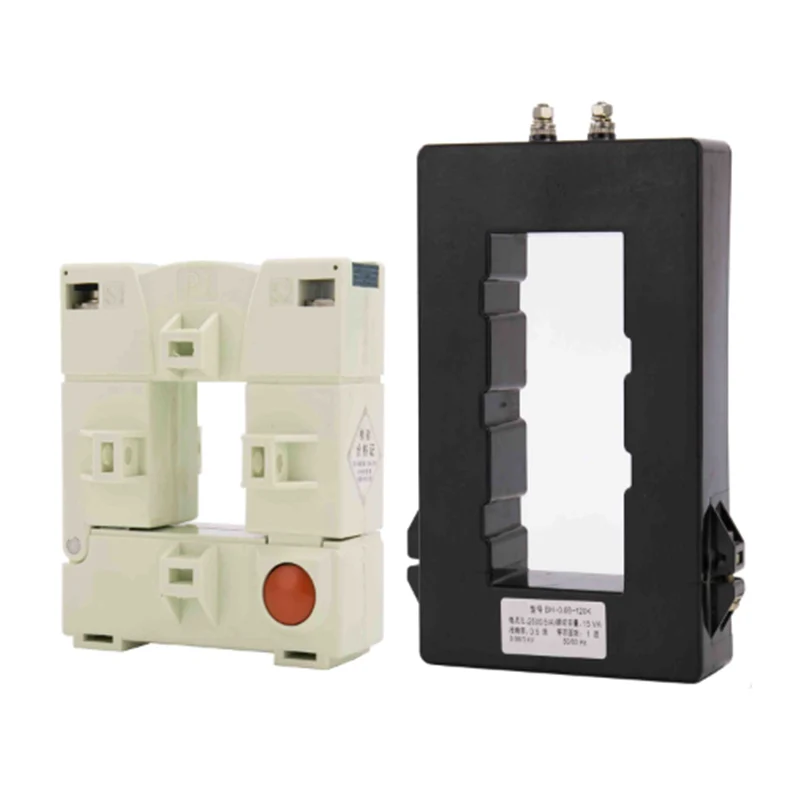

BH- 0.66 Serisi K Mevcut Transformatörler

BH- 0.66 Serisi K akım transformatörleri, bölünmüş çekirdek CT tipidir. Esas olarak kablo veya veri yolu uygulamaları için ve akım ölçümü ve izleme için kullanılır. Bölünmüş çekirdek tasarımı, bağlı olduğu devreyi ayırmadan açılmasını, takılmasını ve kapatılmasını sağlar. Not: Lütfen BT kurulumu sırasında, BT'nin yanı sıra kişisel yaralanmalar ve kazaların yanı sıra önlemek için açık devreli ikincil sargının kesinlikle yasak olduğunu unutmayın.

Talep Gönder

Ürün Açıklaması

BH- 0.66 Seri K akım transformatörleri açık tip akım transformatörü açıktır ve esas olarak kablo veya veri yolu çubuğunda kullanılır, akımın ölçümü ve izlenmesi olarak kullanılır ve güç kaynağı durumunda bir araya getirilir.

Not: Mevcut transformatörün montajı, mevcut transformatörün hasar görmesini önlemek ve ekipman veya kişisel yaralanma kazasından kaçınmak için iki açıklığı yasaklar.

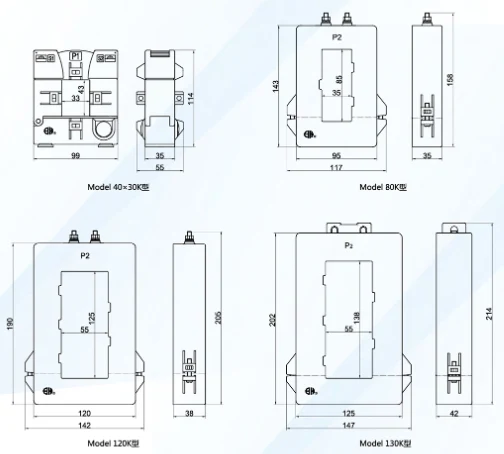

Özellikler ve boyutlar

Model	Anahat boyutu (mm)						Pencere Boyutu (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

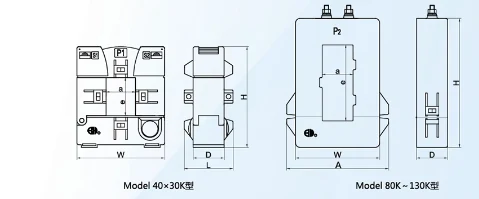

Diyagram

Teknik parametreler

Model		40x30k	80k	120k	130k
Doğruluk sınıfı		0.5 1	0.5 1 2	0.5 1	0.5 1
Birincil akım/ikincil Mevcut (A)		(VA) Nominal Yük (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				30 30	30 30
5000				30 30	30 30

Diyafram seçimi

Bölüm (M㎡) Sayısı çekirdek teller		16	25	35	50	70	95	120	150	185	240
1core	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2 Scores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2 Scores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3 Scores	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3 Scores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4 Scores (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4 Scores (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4 Scores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4 Scores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
